こんにちわ、名古屋の花屋・丸の内フローラです。

昨年12月に購入した営業車・アトレー。

新古車で走行距離は3000km程度での購入です。


で、最近の新車はオーディオレスのため、半年近くオーディオが無い状態で

スマホのカーナビを使用しておりましたが、音楽もあったほうがいいし、

カーナビも画面は大きいほうがいい。と言うことで5月に自分でカーナビを取り付けました。


取り付けたカーナビ

■エクリプス AVN-G02 59800円で本体とUSBケーブルを買いました。

購入日時は5月上旬。取り付け日は母の日の配達後ですから2013年5月14日。

■取り付けの車両
ダイハツ・アトレー ABA-S321

★問題発生★
急いでカーナビをつけたので車速パルスの配線を間違えた・・・・・


で、二ヵ月後の7月13日、再度やりなおし。

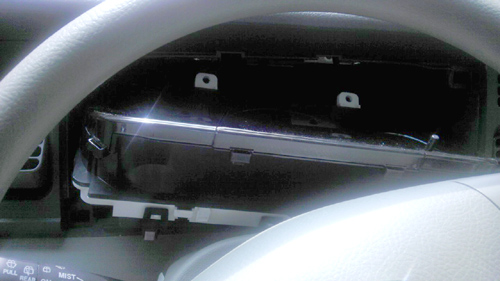

運転席から見たスピードメーター。

ねじを外し、引っ張り出しました。

前回のカーナビ取り付けで行った本体は今回外さず、メーターパネルの裏面の

カプラーの配線を変えるだけの作業です。

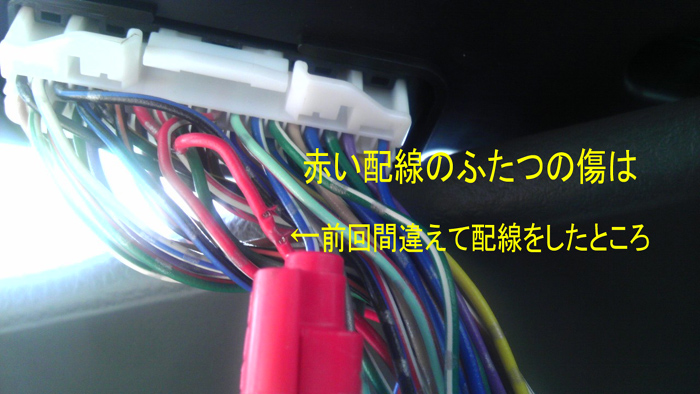

前回の配線の取り間違えについては

・急いでいた
・カプラの配線図の右からなどの指定が異なっていた

が原因でした。

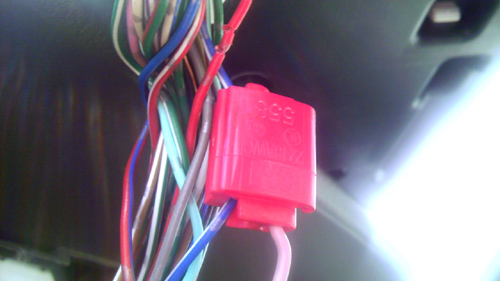

上の写真は正しい配線にカプラを付け直した後。

配線色は青/白(青い配線に白の細い線・つまりほとんど青い配線に白線)



もう一枚。

カプラをつけた右下から出ているピンクの配線はカーナビにつながり、

車速パルスとして認識します。




で、早速カーナビ取り付け完了後の車速パルスなのですが

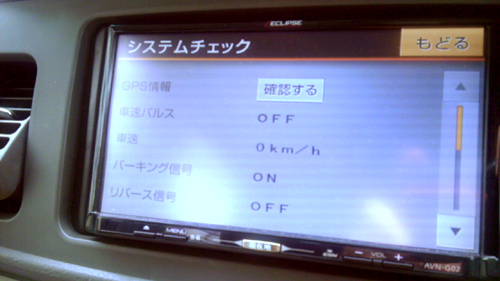

つながっていても、動いていないと「OFF」になり

つながっているか分からない。


確認をするなら、ほんの少し移動するだけで車速パルスは認識されます。

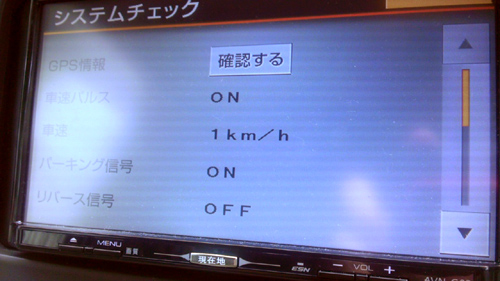

動けば車速パルスは「ON」となり速度が表示されます。





これでつながったことが確認できました!

各車両のカプラー・配線はマイナーチェンジ他で変わることがあるので

車検証を持参の上、カーディーラーに聞くのが良いと思います。(私もそうしました)

ででで、車速センサーをつけた感想は

カーナビの精度がすごく良くなりました!当たり前ですね。

ダイハツ・アトレー ABA-S321
車速パルスの線の色は青/白


故障などの責任は負いかねます。ご自身の判断でどうぞ~。
